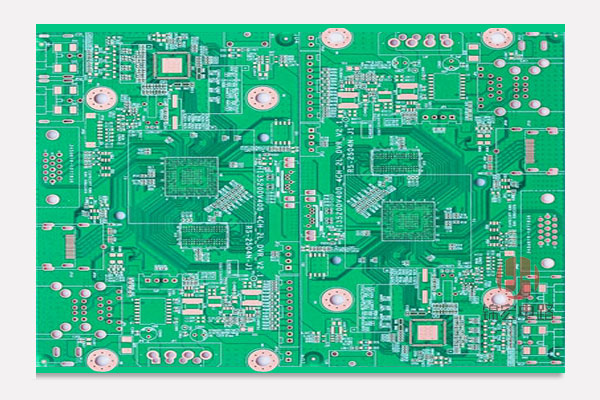

PCB線路板加工制程中在生產PCB電路板的時候通常都會對PCB進行拼板處理，而所謂的PCB拼板則是將多個PCB拼接在一塊板材上，方便生產及后續PCB加工；那么，拼板處理有什么好處呢？拼板方式又有哪些呢？接下來就讓我們來了解一下PCB拼板的詳細信息吧。

　　常見的PCB的拼板方式有兩種，分別是：V割、郵票孔這兩種；V割，也被稱為V-CUT，有著成本低廉、易于分板且分離后邊緣整齊的優點；就是將幾個PCB板拼合在一塊，在板與板的相連之處切割一個V型槽，使其易于分開；由于V-CUT只能切成直線，無法改變方向所以比較適用于矩形的PCB板，V-CUT拼板方式對PCB的厚度有著一定的要求，一般要求板子厚度在1mm以上，如果PCB太薄的話是不適合使用V-CUT的，因為這會破壞到原本板子的強度；

　　郵票孔是另一種拼板連接方式，在板子的相連處鉆出小孔形成鏈接條，而郵票孔的孔洞大小一般在0.3mm左右，而孔與孔的間距則一般在1mm左右，使其易于折斷分板；因為被折斷邊緣會呈現出乳郵票邊緣類似的鋸齒狀，所以被稱為郵票孔，通常被應用于不規則結構的PCB，如“L”型結構等；

　　由于目前PCB的體積越來越小甚至不能滿足夾具的要求，所以會導致生產效率低下，而且如果是形狀不規則的PCB進行單片生產的也會造成大量的基材浪費，而進行拼板處理則能很好的解決這些問題；拼板不僅能夠節省大量的生產時間提高設備利用率和生產效率，而且能夠減少基材的浪費，為公司節約成本；
